지난시간에는 에어컨의 종류별 명칭과 내용에 대해 알아보았습니다. 오늘은 더 세부적인 각 부품 명칭에 대해 알아보도록 하겠습니다. 특별히 삼성 4way 시스템 에어컨을 기준으로 설명하도록 하겠습니다.

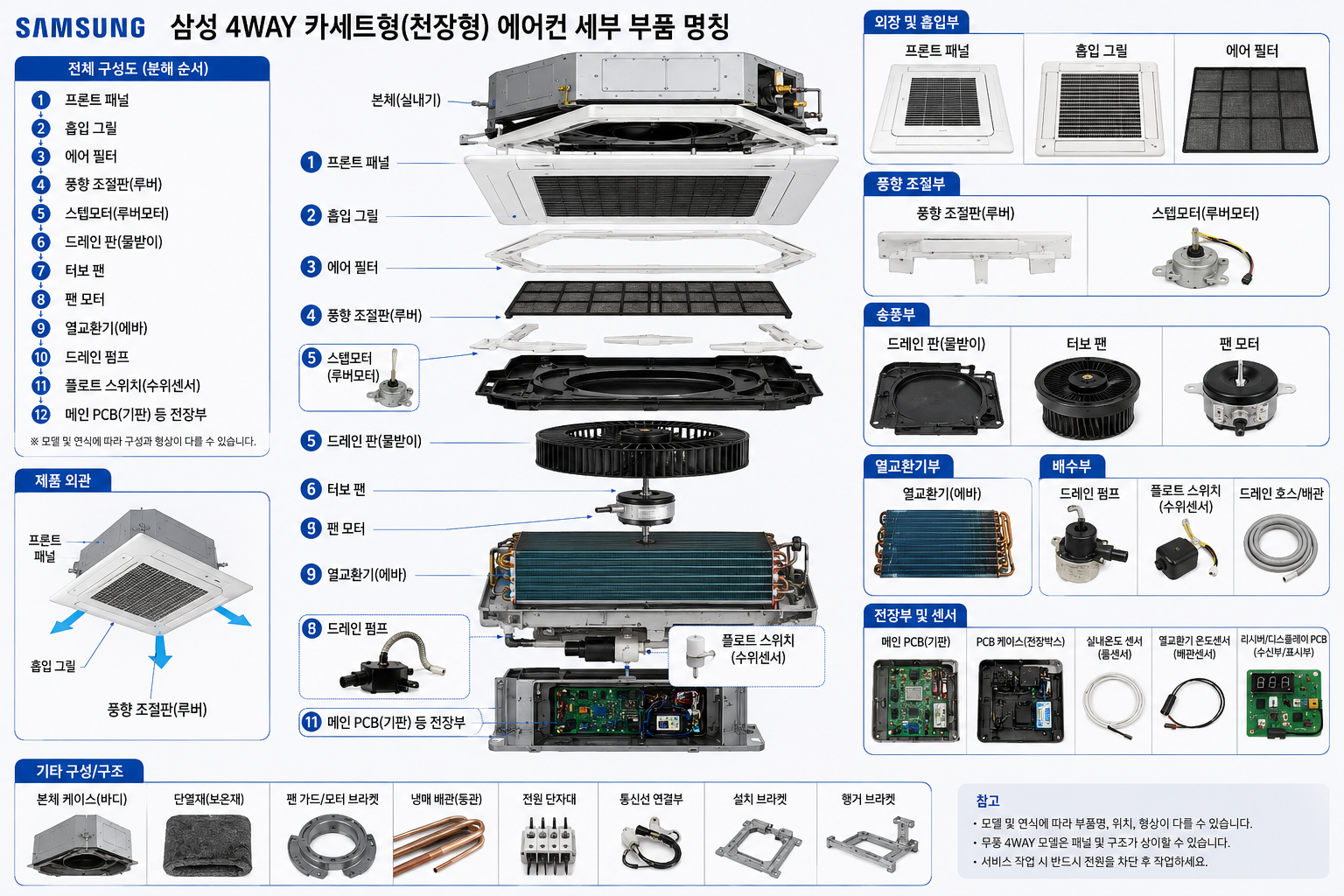

삼성 천장형 시스템 4way 에어컨은 현장에서 보통 "외장 패널부 → 드레인부 → 송풍부 → 열교환기부 → 전장부"로 나눠서 부품 명칭을 익히면 편합니다.
특히 "분해청소 작업자 입장"에서는 다음 순서로 외워두면 현장에서 편합니다.

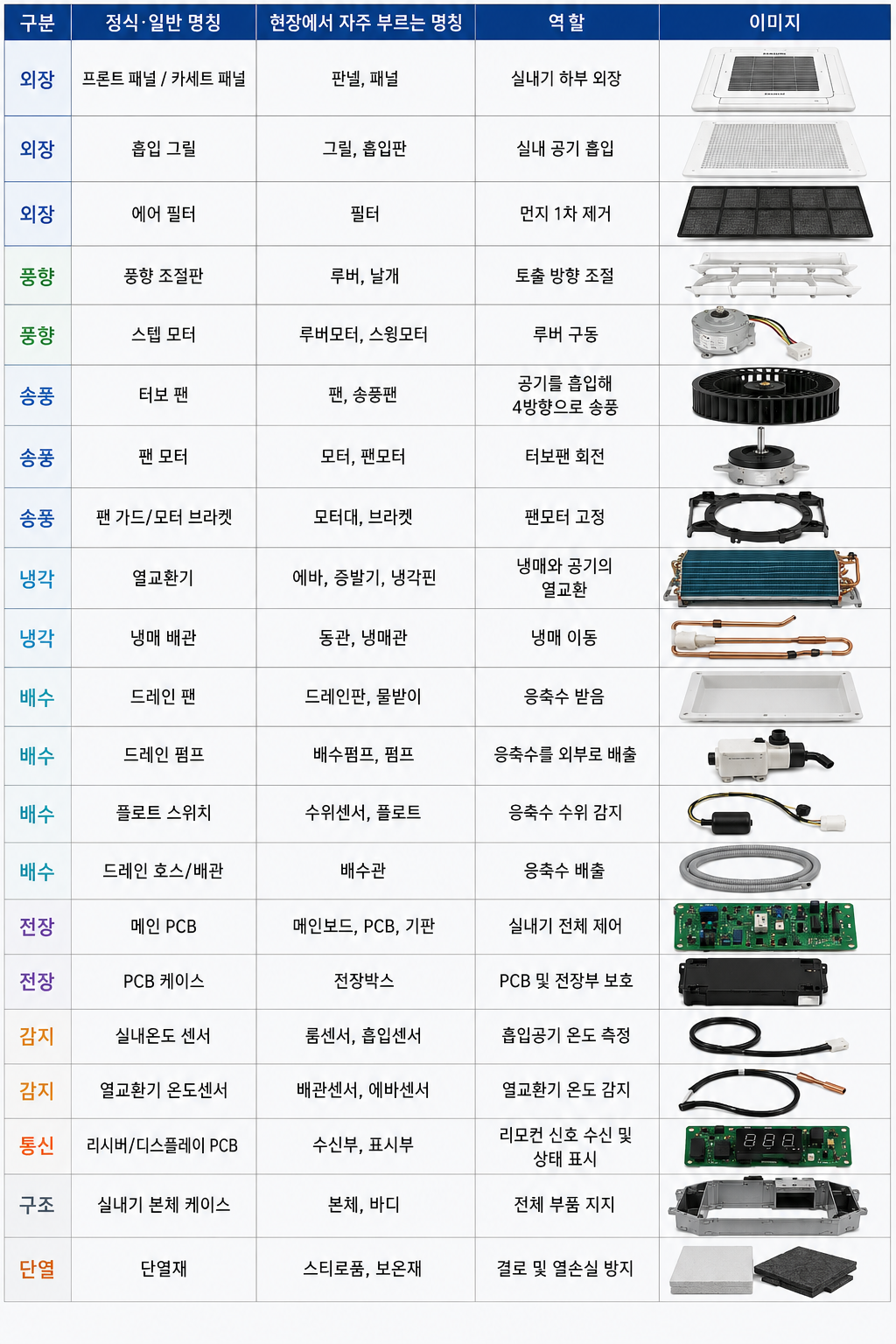

"패널 → 그릴 → 필터 → 루버 → 루버모터 → 드레인팬 → 터보팬 → 팬모터 → 에바(열교환기) → 드레인펌프 → 플로트센서 → PCB → 각종 온도센서"
삼성 4WAY도 연식과 모델에 따라 "무풍 4WAY, 일반 4WAY, 대형 카세트형** 등 구조가 달라 부품 명칭과 분해 방식에 차이가 있습니다. 특히 무풍 4WAY는 일반 4WAY보다 패널 쪽 구조와 부품 구성이 더 복잡합니다.
LG, 캐리어 등 에어컨 회사에서 출시하는 대부분의 4way 시스템 에어컨은 거의 비슷한 부품들로 구성이 되어있습니다.
다만 디자인과 부품별 세부 위치, 나사 박는 위치 등의 차이가 있을 뿐입니다.
1way, 2way 에어컨 또한 같은 부품 명칭을 사용하므로 이번 글의 부품들 명칭만 얼추 익혀도 현장에서 의사소통 하는데 거의 무리가 없습니다.
다음시간에는 1, 2way 시스템 에어컨의 부품에 대해 알아보도록 하겠습니다.
